SB38CNC3A是本公司吸取國際先進技術,并結合國內市場需要而自行研發的新型數控型管類加工設備.本機最適用于管件多角度相同半徑的管材彎曲。如制冷設備、汽車油管等加工行業。工業控制器、伺服馬達和觸摸屏相結合，控制液壓等驅動。使設備結構緊湊、外表美關、操作方便等優點。送料、轉角、彎角采用伺服馬達驅動，精度高，穩定性強等特點。

    整機零件選材考究，如彎管臂內的銷軸和連桿等選用42CrMo材料。銷軸經調質、高頻淬火熱處理，連桿經真空熱處理。滑塊、導向條經淡化熱處理。活塞桿經調質鍍硬鉻處理。模具使用Cr12材料經真空淬火熱處理。鈑金件全經高溫回火處理，保證永久不變形。卻保機器使用精度。為了達到加工精度，許多零件在加工中心上完成。主夾緊機構和輔夾緊采用液壓驅動。主夾下沉式夾緊，可避免管材在送料時不碰撞夾模。

型號 SB38CNC3A-1S 解釋：

SB：?jiǎn)晤^彎管機；

38：最大彎管能力￠38mm（碳鋼管）

CNC：數控型；

3A：伺服軸數   3軸(3臺伺服電機)；

1S:  1層模具

SB38CNC3A特點:

1、 電器系統配置較高，采用品牌伺服馬達、驅動器、工業控制器（數控系統）。

2、 送料軸有前后極限，避免因人為蔬忽，造成機械損毀；

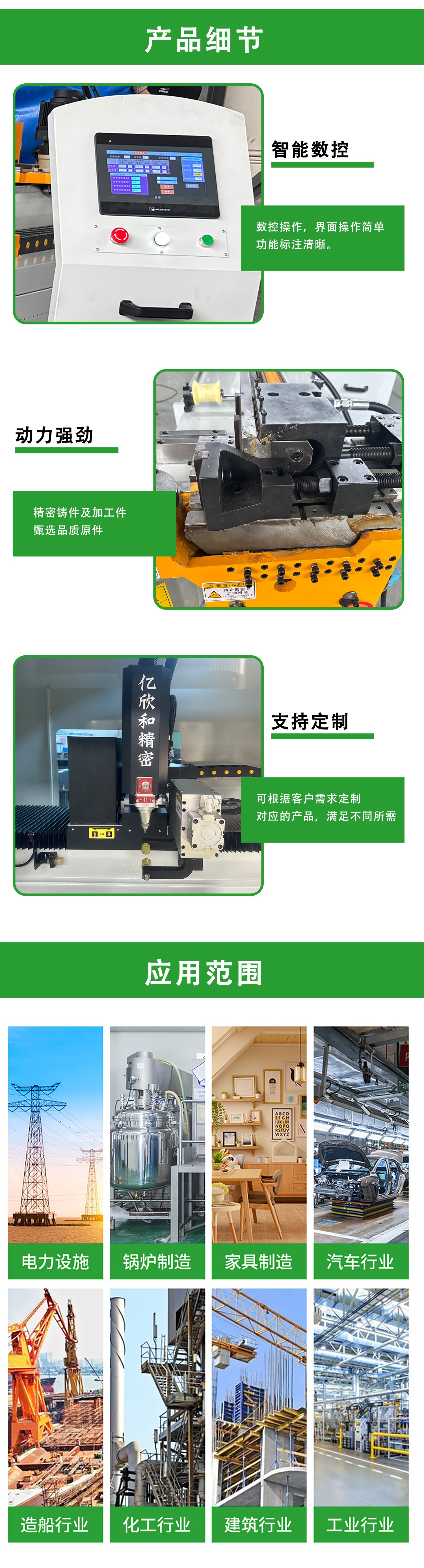

3、 人機界面操作，所有加工資料皆有觸摸屏輸入；

4、 送料和轉角有10種速度可根據管子大小和彎管形狀調整，體現機器高速高效率。每一彎角皆可因角度大小設定彎角補嘗攻能；

5、 送料方式可因不同需求選擇直送和夾送，在夾送后幾彎時又可直送,盡可能不浪費客戶管材.

6、 自動記憶送料小車的上料位置，安全位置，輪模干涉，導模干涉，托架干涉位置之設定；

7、 有總產量設定，自動計數攻能；

8、 配備腳踏開關，并且有暫停、恢復攻能；

9、 送料軸Y、轉角軸B、彎角軸C共組合3種動作，根據彎管需求而設定，避免復雜管件與機器碰撞；

10、 試彎時可選用分解動作及暫停，觀察干涉點，修改動作，提高效率和成品率；

11、 具有自動偵測錯誤及故障攻能，并在屏幕上顯示，讓操作者第一時間排除故障；

12、 具有手動、自動、半循環、全循環操作；

13、 可設定彎角暫停攻能；

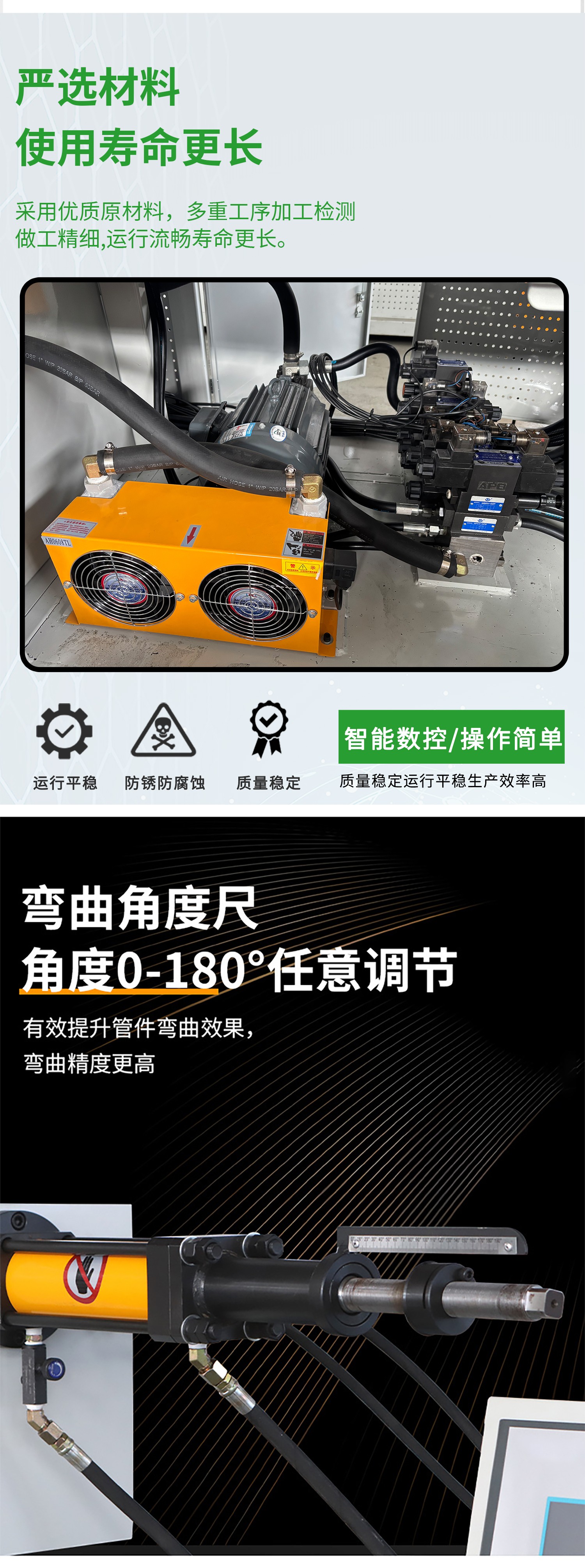

14、 為了機器能夠長時間工作,防止油封老化,增加風冷,卻保油溫在合適范圍內.

SB38CNC3A 主要技術參數

SB38CNC3A配置
